Понимание типов вилок NEMA в зарядных устройствах для электромобилей

Понимание стандарта NEMA для зарядных устройств имеет решающее значение для производителей электромобилей, операторов автопарков, частных владельцев электромобилей и зарубежных поставщиков зарядных устройств, ориентированных на североамериканский рынок. Каждый тип разъема NEMA отличается напряжением, током, расположением контактов, скоростью зарядки и стоимостью установки. В этом руководстве подробно описаны все основные типы зарядных устройств NEMA для электромобилей, сравниваются их параметры мощности, сценарии применения, преимущества и недостатки.

Основанная в 1926 году, NEMA — это национальная торговая ассоциация, представляющая электротехническую промышленность в Соединенных Штатах. Основная функция NEMA заключается в разработке строгих технических стандартов и спецификаций для проектирования, производства, монтажа и испытаний электрооборудования, включая двигатели, распределительные устройства, контрольно-измерительное оборудование, вилки и розетки.

Характеристики: 120 В, максимальный непрерывный ток 15 А, пиковая мощность 1,8 кВт

Расположение контактов: 2 плоских контакта под напряжением + 1 круглый контакт заземления (всего 3 контакта, без нейтрального провода)

Производительность зарядки: увеличивает запас хода на 2-4 мили в час

Типичные сценарии: стандартная бытовая розетка, временная зарядка в квартире, аварийная зарядка на обочине дороги, медленная зарядка в гостиничных номерах в ночное время

Преимущества: высокая универсальность, не требуется установка отдельной цепи, сверхнизкая стоимость портативного зарядного устройства

Недостатки: крайне низкая скорость зарядки; не подходит для ежедневных поездок на дальние расстояния

Целевая аудитория: владельцы электромобилей, владельцы подключаемых гибридных автомобилей, путешественники

Технические характеристики: 240 В, максимальный непрерывный ток 16 А, выходная мощность около 3,8 кВт

Расположение контактов: 3 контакта (2 фазных провода + заземляющий провод, нейтральный провод отсутствует)

Скорость зарядки: 11-15 миль в час

Типичные области применения: Небольшие квартиры с ограниченной мощностью электросети, кемпинги, резервные зарядные станции с низким энергопотреблением

Преимущества: Простая проводка, требуется всего три провода, более низкие затраты на монтаж по сравнению с четырехконтактными вилками.

Недостатки: Ограниченная мощность; не может обеспечить большую дальность зарядки.

Технические характеристики: 120/240 В, автоматический выключатель 30 А, максимальный непрерывный ток 24 А, приблизительно 5,7 кВт. Расположение контактов: 4 контакта (2 фазы + нейтраль + заземление).

Скорость зарядки: 17–22 мили в час.

Типичное применение: Дом с существующей розеткой для сушилки (не требуется переделка проводки), экономичное портативное зарядное устройство уровня 2.

Преимущества: В большинстве домов Северной Америки уже есть такая розетка; временная зарядка не требует дополнительных затрат на установку.

Недостатки: Не обеспечивает полную скорость зарядки уровня 2; не рекомендуется в качестве основного устройства для ежедневной зарядки.

Технические характеристики: 240 В, только автоматический выключатель 50 А, максимальный непрерывный ток зарядки 40 А, приблизительно 9,6 кВт. Расположение контактов: 3 контакта (2 фазных провода + заземляющий провод, нейтральный провод отсутствует).

Скорость зарядки: 25-30 миль в час, пиковая скорость такая же, как у NEMA 14-50.

Типичные области применения: Специализированные гаражи для электромобилей в жилых домах, парковки для автопарков, общие розетки для сварочного оборудования, коммерческие парковки.

Преимущества: Требуется всего 3 провода для проводки; более короткий кабельный канал, меньшее использование медного кабеля, стоимость установки на 15-20% ниже, чем у кабеля 14-50; меньше точек отказа в проводке.

Недостатки: Отсутствует нейтральный провод; не может поддерживать вспомогательные приборы 120 В в той же цепи.

Характеристики: Фазовое соединение 120/240 В, автоматический выключатель 50 А, непрерывный выходной ток 40 А, пиковая мощность 9,6 кВт

Расположение контактов: 4 контакта (2 фазных провода + нейтральный провод + защитное заземление)

Производительность зарядки: Увеличивает запас хода на 28-30 миль в час, самый быстрый вариант зарядки уровня 2 по принципу «подключи и работай»

Типичные области применения: Частные гаражи жилых домов, кемпинги для автодомов, зарядные станции дилерских центров, коммерческие общественные зарядные станции уровня 2, стандартный разъем для официальных мобильных разъемов Tesla

Преимущества: Стандартный разъем; совместим как с цепями автодомов, так и с цепями электромобилей; нейтральный провод поддерживает подключение других устройств 120 В к той же цепи; широко доступен в магазинах электротоваров и хозяйственных товаров; полная экосистема адаптеров для вторичного рынка

Недостатки: Требуется 4-жильный провод, более высокие затраты на материалы и работу при установке.

Выберите NEMA 14-50: сбалансированная скорость, универсальная совместимость, повышает стоимость при перепродаже, совместим со всеми основными портативными зарядными устройствами для электромобилей.

Выберите NEMA 6-50: та же скорость зарядки, экономия на стоимости проводки, идеально подходит для одноразовых зарядных гаражей.

Выберите NEMA 5-15: подключается к любой стандартной бытовой розетке для медленной ночной зарядки.

Выберите портативное зарядное устройство NEMA 14-30: используйте старые розетки для сушилок без привлечения электрика.

Выберите NEMA 14-50: во всех кемпингах для автодомов в Северной Америке есть розетки 14-50R.

Двойной вариант: NEMA 6-50 для стационарных выделенных зарядных точек; для максимальной стабильности рекомендуется использовать настенную коробку с проводным подключением (вилка NEMA не требуется).

Правила снижения номинального тока: Все 50-амперные вилки NEMA поддерживают непрерывную зарядку только при токе 40 А (предел нагрузки 80% согласно электрическим спецификациям NEC). Никогда не используйте полный ток 50 А в течение длительного времени.

Избегайте использования дешевых пластиковых вилок NEMA низкого качества: зарядка высокой мощности уровня 2 выделяет тепло; сертифицированные UL прочные термопластиковые или металлические корпуса предотвращают плавление и пожарную опасность.

Не используйте многорозеточные удлинители с сильноточными вилками NEMA; устанавливайте только отдельные одноцепные кабели.

Устройства для зарядки на открытом воздухе требуют влагозащищенных крышек для розеток NEMA, чтобы предотвратить коррозию от дождя и пыли.

Никогда не используйте несертифицированные адаптеры (например, преобразователи 5-15 в 14-50) или не смешивайте разные типы вилок для длительной ежедневной зарядки — существует риск перегрева.

Вилка NEMA 14-50: Этот тип вилки является одним из предпочтительных вариантов. Она совместима с большинством зарядных устройств для электромобилей. Многие выбирают её в качестве зарядного устройства.

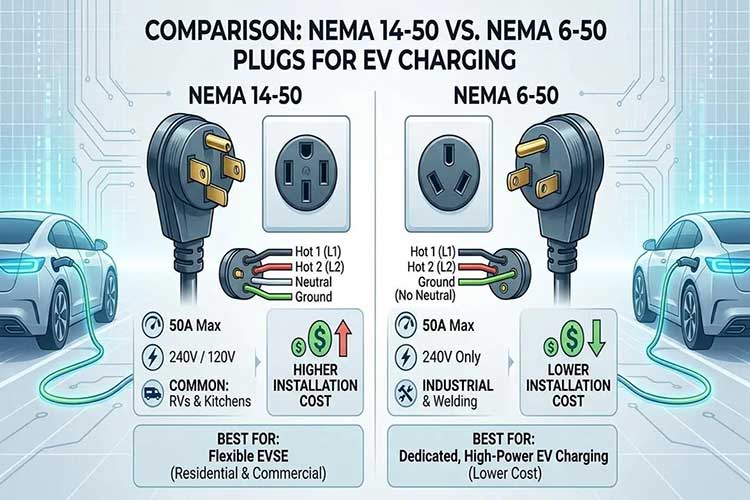

Безопасность и эффективность: Выбор правильной вилки NEMA имеет решающее значение. Она обеспечивает безопасность и подходит для крупных устройств, таких как электромобили. Наиболее распространены вилки NEMA 6-50 и NEMA 14-50.
