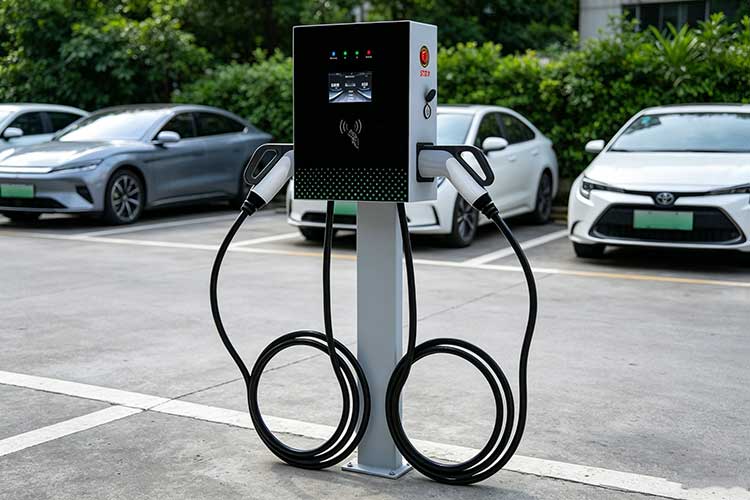

Зарядное устройство переменного тока мощностью 11 кВт – подробное руководство

По сравнению с однофазной зарядной станцией мощностью 7 кВт, скорость зарядки 11 кВт увеличивается примерно на 57%; по сравнению с коммерческой зарядной станцией мощностью 22 кВт, 11 кВт имеет значительно более низкий пороговый уровень мощности и меньшую стоимость установки. Для пользователей с трехфазным питанием и транспортных средств, поддерживающих зарядку переменным током мощностью 11 кВт, 11 кВт является идеальным выбором, обеспечивающим баланс между эффективностью и практичностью.

Зарядное устройство переменного тока мощностью 11 кВт — это трехфазное зарядное устройство переменного тока с максимальной номинальной выходной мощностью 11 киловатт. В отличие от быстрой зарядки постоянным током, зарядное устройство переменного тока напрямую подает трехфазный переменный ток в автомобиль, где бортовой зарядный модуль (OBC) выполняет преобразование переменного тока в постоянный для зарядки аккумулятора.

Зарядное устройство мощностью 11 кВт является типичным зарядным устройством переменного тока уровня 2. В Европе и на многих мировых рынках 11 кВт — это стандартная конфигурация для бытовых трехфазных источников питания; в Китае 11 кВт — это основной уровень мощности для домашней зарядки при напряжении трехфазной сети 380 В.

Рабочий процесс зарядного устройства переменного тока мощностью 11 кВт можно кратко описать следующим образом:

Вход: Подключение к трехфазной сети переменного тока (380 В/400 В, трехфазная)

Управление и защита: Измерение, защита и управление связью осуществляются через встроенный блок управления.

Выход: Переменный ток подается на автомобиль в трехфазном режиме 16 А через интерфейс Type 2 или GB/T.

Преобразование на стороне автомобиля: Бортовое зарядное устройство автомобиля (OBC) преобразует переменный ток в постоянный для зарядки аккумулятора.

Емкость аккумулятора	Время зарядки 7 кВт	Время зарядки 11 кВт	Экономьте время
40 кВт·ч (Nissan Leaf 40 кВт·ч)	~6 часов	~4 часа	~2 часа
60 кВт·ч (публичный ID.3 Pro)	~8-9 часов	~5-6 часов	~3 часов
75kWh（public ID.4 Pro）	~10-11 часов	~7 часов	~3-4 часов
82kWh（modern IONIQ 5）	~11-12 часов	~7.5 часов	~4 часов
100kWh（Benz EQS 450）	~14 часов	~9-10 часов	~4-5 часов

параметр	Типичное значение
Номинальная мощность	11kW
Входное напряжение	AC 380V/400V，Трехфазный
Входная частота	50Hz/60Hz
Номинальный выходной ток	16А (трехфазный)
Требования к мощности электросчетчиков	≥10(100)A
Стандарт интерфейса зарядки	Тип 2 (европейский стандарт), GB/T (китайский стандарт)
Уровень защиты	IP54 / IP55 / IP66

Быстрая зарядка в дневное время: для зарядки в середине дня 11 кВт позволяет завершить процесс за более короткое время.

Автомобили с аккумуляторами большой емкости: для аккумуляторов емкостью более 80 кВт требуется более 10 часов, тогда как 11 кВт сокращает это время примерно до 7 часов.

Семьи с несколькими автомобилями: необходимо более эффективно использовать время зарядки.

Частые поездки на дальние расстояния: необходимо быстро восстановить запас хода.

11 кВт — это стандартный предел мощности зарядки переменным током для многих электромобилей среднего и высокого класса:

Tesla Model 3/Y: поддерживает зарядку переменным током мощностью до 11 кВт.

XPeng P7: поддерживает трехфазную зарядку мощностью 11 кВт.

BYD Hiace 07: Поддерживает зарядку переменным током мощностью до 11 кВт.

Hyundai IONIQ 9 и KONA EV: Оптимизированы для зарядки переменным током мощностью 11 кВт.

Volkswagen ID Series: Большинство моделей поддерживают бортовой компьютер мощностью 11 кВт.

Зарядное устройство переменного тока мощностью 11 кВт обратно совместимо со всеми автомобилями с бортовыми компьютерами малой мощности. Даже если ограничение мощности бортового компьютера автомобиля составляет всего 7 кВт или 3,5 кВт, оно автоматически снизит мощность зарядки при использовании зарядного устройства мощностью 11 кВт — это не повредит автомобилю, но скорость зарядки будет ограничена самим автомобилем.

Виллы и дома, построенные собственными силами, обычно имеют доступ к трехфазному электропитанию 380 В, что делает их идеальными местами для установки зарядных устройств мощностью 11 кВт. Например, батарея емкостью 75 кВт⋅ч может быть полностью заряжена всего за 5-6 часов, что идеально удовлетворяет потребности в ежедневных поездках на работу и в выходные дни.

В некоторых новых элитных жилых комплексах уже установлены трехфазные электросчетчики, что позволяет устанавливать зарядные станции мощностью 11 кВт. Для таких комплексов 11 кВт — это комплексное решение, удовлетворяющее текущие потребности автомобиля в зарядке, а также оставляющее место для будущих модернизаций до более мощных моделей бортовых зарядных устройств.

Сотрудники паркуются на офисных площадках на 6-8 часов. Зарядное устройство мощностью 11 кВт может полностью зарядить автомобиль в рабочее время, позволяя сотрудникам возвращаться домой с полностью заряженными батареями. В качестве дополнительного преимущества для сотрудников, зарядные станции мощностью 11 кВт также повышают привлекательность и соответствуют принципам ESG индустриального парка.

Бутик-отели, высококлассные гостевые дома и небольшие коммерческие комплексы обычно принимают клиентов на 4-8 часов. Зарядное устройство мощностью 11 кВт обеспечивает более быструю зарядку, чем зарядные устройства мощностью 7 кВт, при этом избегая чрезмерных инвестиций, необходимых для коммерческих зарядных станций мощностью 22 кВт.

Небольшим автопаркам (таким как автомобили служб такси и сервисы совместных поездок) необходимо быстро подзаряжать автомобили между сменами. Зарядное устройство мощностью 11 кВт может восстановить запас хода автомобиля за 2-3 часа, удовлетворяя потребности в быстрой зарядке в условиях легкого коммерческого транспорта.

11 кВт классифицируется как быстрая зарядка переменного тока (также известная как «быстрая зарядка до пункта назначения»). Она примерно на 57% быстрее, чем медленное зарядное устройство мощностью 7 кВт, но медленнее, чем быстрая зарядка постоянным током (60 кВт и более). В классификации зарядных устройств переменного тока 11 кВт относится к категории средней и высокой мощности.

Да, но фактическая скорость зарядки зависит от ограничения мощности бортового зарядного устройства (OBC) автомобиля. Если мощность OBC автомобиля составляет 7 кВт, скорость зарядки будет 7 кВт; если мощность OBC составляет 3,5 кВт, скорость зарядки будет 3,5 кВт. Зарядные устройства мощностью 11 кВт обратно совместимы со всеми маломощными OBC.

Да, требуется. Зарядное устройство мощностью 11 кВт должно быть подключено к трехфазной сети 380 В/400 В. Если доступна только однофазная сеть 220 В, максимальная мощность зарядки составит всего 7 кВт.

Мощность электросчетчика: ≥10 (100) А

Характеристики кабеля: требуется медный провод сечением 10 квадратных миллиметров

В качестве примера возьмем аккумулятор емкостью 75 кВт·ч. Полная зарядка с низкого уровня заряда занимает приблизительно 5-6 часов. Фактическое время зависит от емкости аккумулятора, начального уровня заряда и мощности бортового компьютера автомобиля.

Мощность 11 кВт подходит не всем. Условия электроснабжения, совместимость с автомобилем и привычки зарядки — три основных фактора, определяющих выбор зарядного устройства мощностью 11 кВт. Перед установкой обязательно убедитесь, что в вашем населенном пункте поддерживается трехфазное питание и что бортовой компьютер вашего автомобиля поддерживает мощность 11 кВт, а затем принимайте решение, исходя из вашего бюджета и привычек использования.
